Автоматические выключатели защищают электрическую цепь от перегрузки во время короткого замыкания. Данное устройство размыкает электрическую цепь, прекращая подачу электрической энергии, если на участке, где оно установлено, произойдёт короткое замыкание. Иногда автоматические выключатели используются в качестве коммутационного блока, и тогда их главная задача – подавать и пропускать через себя электрический ток.

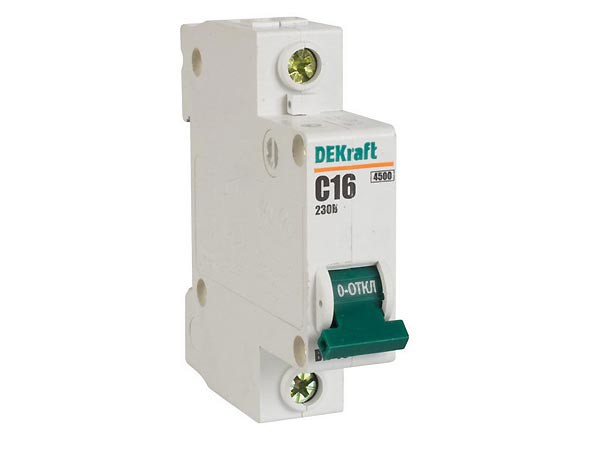

Производитель: DIN Elektro Kraft - европейская промышленно-финансовая группа (произведено в Китае). Информация о товаре взята с сайта компании-производителя.
Технические характеристики.
Соответствие стандартам: ГОСТ Р 50345-99 (МЭК 60898-95). Число полюсов, P: 1. Номинальное рабочее напряжение Ue, В: 230/400. Номинальный ток In, А: 16. Номинальная частота сети переменного тока: 50/60 Гц. Номинальная отключающая способность Icn, А: 4500. Рабочая отключающая способность Ics, А: 4500. Кривая отключения (диапазон токов мгновенного расцепления): C. Механическая износостойкость, циклов В-О, не менее: 6000. Коммутационная износостойкость, циклов В-О, не менее: 4000. Максимальное сечение подключаемого провода, мм2: 25. Диапазон рабочих температур, С: от -5 до +40. Степень защиты: IP 20. Усилие затяжки клеммных зажимов, Нм: 2.
Маркировка продукции. Комментарии.
1. Номинальный ток - величина тока в амперах (А), которую автомат способен пропускать бесконечно долго без отключения цепи. Должна соответствовать сечению провода и планируемой нагрузке на цепь.

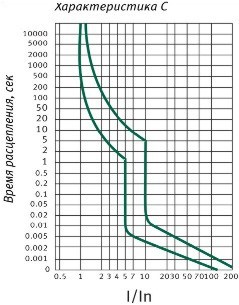

2. Кривая отключения - отражает порог срабатывания при защите от короткого замыкания. Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.
3. Количество полюсов - по сути, несколько выключателей - от 1 до 4, объединенных в единый корпус. При срабатывании одного полюса размыкаются все подключенные к аппарату цепи сразу. 1Р выключатель используется в однофазных сетях.
4. Номинальное напряжение - напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.
5. Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
