Назначение.

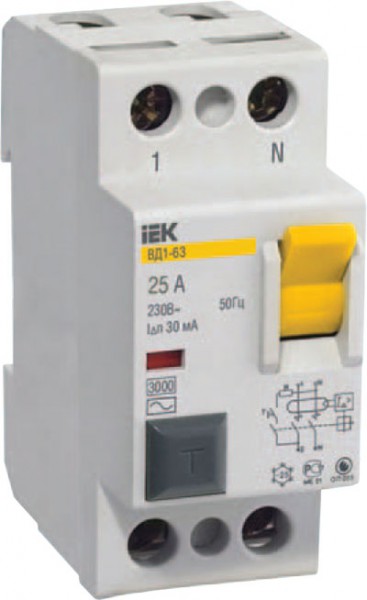

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью. Свыше 50 типоисполнений на 10 номинальных токов. Производитель: "ИЭК" (произведено в Китае).
Информация о товаре взята с сайта компании-производителя.
Технические характеристики.
Соответствуют стандартам: ГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02. Номинальное напряжение частотой 50 Гц, В: 230/400. Номинальный ток In, А: 25. Номинальный отключающий дифференциальный ток IDn,мА: 30. Номинальный условный дифференциальный ток короткого замыкания IDс, А: 3 000. Рабочая характеристика при наличии дифференциального тока: АС. Время отключения при номинальном дифференциальном токе, мс: ≤40. Число полюсов: 2. Условия эксплуатации: УХЛ4. Степень защиты выключателя: IP 20. Электрическая износостойкость, циклов В-О, не менее: 4 000. Механическая износостойкость, циклов В-О, не менее: 10 000. Максимальное сечение присоединяемых проводов, мм2: 35. Наличие драгоценных металлов (серебро), г/полюс: 0,6÷2,0. Масса (2-полюсные), кг: 0,2. Диапазон рабочих температур, °С: -25 ÷ +40.
Особенности конструкции.
1. Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.
2. Дугогасительные решетки в каждом полюсе.
3. Электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
4. Широкий диапазон рабочих температур от –25°С до +50°С позволяет использовать выключатель в различных климатических поясах.
5. Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
6. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
7. Тест для проверки работоспособности устройства и правильности подключения.
